BM Series 수동화 라인 최적화

  • BM 드라이버는 정확하고 반복 가능한 토크 제어를 위해 설계된 드라이버 입니다.
  • 자유롭게 이동중 사용이 가능하며 Wi-Fi를 통해 통신이 가능합니다. BM 드라이버는 무선이기 때문에 작업하기 어려운 공간도 쉽게 작업이 가능합니다.
  • BM 드라이버는 내부에 많은 체결 결과 값을 저장할 수 있습니다.
  • ParaMon Pro-X와 통신을 통해 자동 토크 변경과 데이터 이력 관리를 할 수 있습니다.

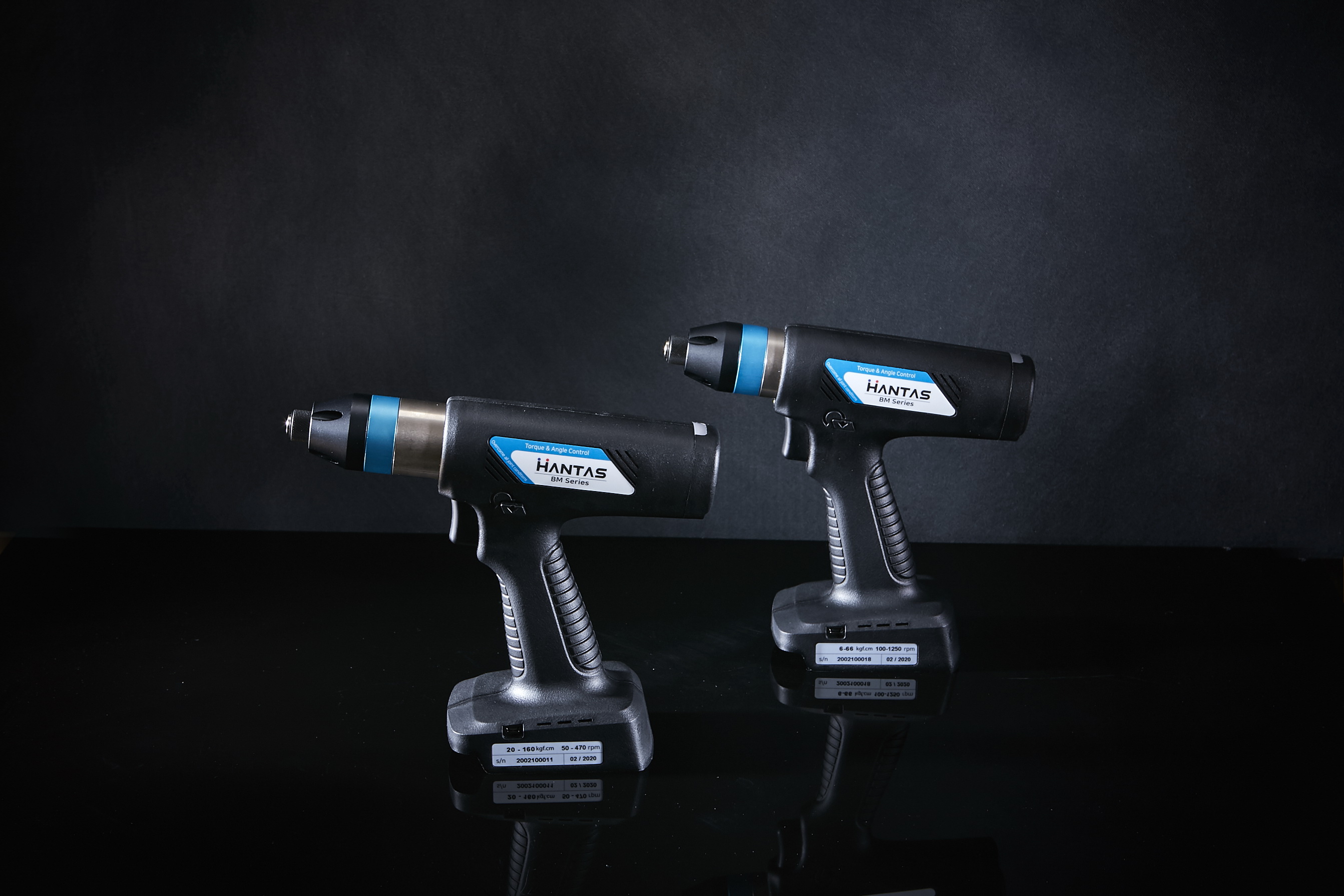

제품 이미지


BM Series 카탈로그

더 자세한 제품 정보와 사양은 카탈로그에서 확인하실 수 있습니다.

카탈로그 다운로드



주요 특징

스카라와 같은 로봇을 이용한 자동화 라인에 최적화

15개의 프리셋과 2개의 멀티 스텝 시퀀스 프로그램으로 디지털 토크 및 앵글 제어

10개의 스탭과 다양한 프리셋으로 설정가능한 15개의 모델

토크 설정에 따른 자동 속도 설정

스크류 카운팅 및 체결 품질 모니터링

디스플레이로 에러 코드 확인

ParaMon (PC프로그램)으로 쉬운 파라미터 설정 및 모니터링

실시간 토크 데이터 및 토크 그래프 모니터링

실시간 체결 데이터 출력

Modbus 프로토콜 사용

16개 입력과 8개 출력으로 구성된 변경가능한 디지털 I/O

RS422, USB 통신 포트

BM 컨트롤러 사양

항목 ADC-100 ADC-200 ADC-400 ADC-1K ADC-2K
입력 전원 AC200-230V, 50/60Hz 1상 / AC200-230V 3상
출력 전원 1.4A 1.7A 3.0A 6.75A 13.5A
온도 작업시: 0-50°C, 보관시: -20~65°C
습도 90% RH
보호회로 과전류, 과부하, 과열, 과전압, 저전압
통신 포트 RS-422 (Modbus-RTU) / 최대 200m, USB 2.0 (mini B)
프로토콜 Modbus RTU
프로그램 설정 15 프리셋 세팅

BM 드라이버 사양

참고: 모든 모델은 토크 범위와 속도 범위가 다양하여 다양한 체결 요구사항에 대응할 수 있습니다.
타입 모델명 토크 (kgf·cm) 속도 (RPM) 무게 (kg) 비트 규격
피스톨형
피스톨형 BM3201 1 ~ 12 100 ~ 2000 0.88 Hex 1/4"
피스톨형 BM3202 2 ~ 22 100 ~ 2000 0.89 Hex 1/4"
피스톨형 BM3204 4 ~ 45 100 ~ 1800 1.0 Hex 1/4", SQ 3/8"
피스톨형 BM3206 6 ~ 66 100 ~ 1250 1.0 Hex 1/4", SQ 3/8"
피스톨형 BM3211 15 ~ 115 50 ~ 690 1.1 Hex 1/4", SQ 3/8"
피스톨형 BM3216 20 ~ 160 50 ~ 470 1.1 Hex 1/4", SQ 3/8"
피스톨형 BM3224 40 ~ 240 50 ~ 310 1.1 Hex 1/4", SQ 3/8"
앵글형
앵글형 BMH3204 4 ~ 45 100 ~ 1800 1.37 Hex 1/4", SQ 3/8"
앵글형 BMH3206 6 ~ 66 100 ~ 1250 1.37 Hex 1/4", SQ 3/8"
앵글형 BMH3211 15 ~ 115 50 ~ 690 1.56 Hex 1/4", SQ 3/8"
앵글형 BMH3216 20 ~ 160 50 ~ 470 1.56 Hex 1/4", SQ 3/8"
앵글형 BMH3224 40 ~ 240 50 ~ 310 1.6 Hex 1/4", SQ 3/8"
앵글형 BMH3236 50 ~ 330 50 ~ 200 1.6 SQ 3/8"
앵글형 BMH3245 60 ~ 400 50 ~ 160 1.65 SQ 3/8", SQ 1/2"
앵글형 BMH3264 80 ~ 500 50 ~ 115 1.9 SQ 3/8", SQ 1/2"
